PCB con deseño V-CUT
CORTE Vcomparación de procesos:

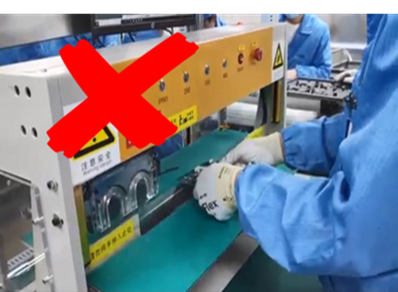

- Proceso manual de corte en V
- Proceso manual, as láminas están expostas, hai un risco crítico de seguridade.
- O PCBA non ten soporte na parte inferior e é fácil de deformar
- Mala precisión do panel
- A tensión de corte é incontrolable
- Baixa eficiencia de produción e capacidade inestable.

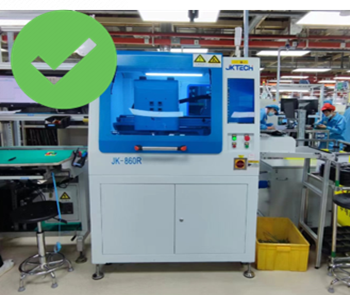

- Proceso automático de corte en V en liña
- Proceso automático, aforrar man de obra, eliminar riscos de seguridade
- Control por PC e programable.
- O panel PCBA está apoiado por un dispositivo para evitar a deformación.
- Aliñación CCD, maior precisión de corte
- Control de profundidade de corte en varias etapas para minimizar a tensión de deformación
- Aumento do 25% da UPH.
- A lámina redonda superior pode xirar 360 graos, é axeitada para facer de-paneling para o panel PCBA con deseño de liñas de puntuación V de 0 ° ou 180 °, 90 °;
- Medidor de alta precisión incorporado para a compensación do desgaste da navalla, garante a precisión de despaneis;
- Varias etapas de control da profundidade de corte para minimizar a tensión de tensión;
- Configura un aspirador industrial, elimina eficazmente o po e as partículas;
- Configure CCD para realizar a produción automática, aforra man de obra directamente;
- É cunha solución de alta eficiencia, alta precisión e rendible para o proceso de eliminación de paneles en liña para todo tipo de paneis de PCB con deseños de liñas de puntuación V.
Se estás interesado nos nosos produtos, envía un correo electrónico aSales@jinke-tech.com
| Nome | Máquina automática V-CUT en liña |
| Modelo | JK-860R |
| Dimensión | STD 300x300mmxT0.5-3.0mm, personalizable |
| Precisión de corte | +/-0,1 mm |
| Velocidade de corte | 0-400 mm/s |
| Máx.Estrés de tensión | ≤1000 με |
| Ángulo da liña de puntuación V | Horizontal 0° e vertical 90° |
| Profundidade de corte | STD: control multi-etapas e programable |
| Aliñación CCD | STD |
| Alarma de vida útil da lámina superior | STD |
| Compensación automática do desgaste da lámina superior | Opción |
| Marca Blade | STD Made in China, opción CAB |
| Servizo de Fabricación de Troqueles Inferiores | Personalizado e opcional |
| Recollida de fichas de residuos | STD, tamaño das pestanas de residuos ≥ 5 x 5 mm |
| Aspirador inferior | Opción |
| Dirección do proceso | STD:L a R, Opción:R a L |
| Altura do transportador | 950 +/-50 mm |
| Control de ancho de carril | Control de PC |
| Saída PCBA | STD: Cinturón, Opción: Shuttle Carrier |
| Porto SMEMA | STD, un a cada lado |
| Sistema de control | PLC industrial PC+ |
| Linguas | chinés/inglés |
| Sistema operativo | WIN10 |
| Niveis de contrasinal | 3 Niveis, OP/ENG/Xestor. |
| Cor | Branco + Azul JKTECH |
| Fonte de alimentación | 1 fase 220v 50/60 HZ |
| Potencia conectada | Principal: ~ 1 kW, Limpador: ~ 2,5 Kw |
| Subministro de aire | 4 ~ 6 kg/cm² |
| Pegada | Aprox.L1700mm×W1200mm×H1250mm |
| Peso neto | Aprox.750 kg |
